導語：
鈦合金作為“太空金屬”與“海洋金屬”，以其超高強度、卓越耐蝕性和生物相容性，成為航空航天、高端醫(yī)療器械的核心材料。然而其低導熱率、高化學活性、易變形的特性，使精密加工面臨巨大挑戰(zhàn)。本文將深度解析鈦合金復雜結構件的高精度加工工藝突破點。
一、鈦合金加工難點深度剖析
變形控制難題
導熱系數(shù)僅為鋼的1/6，切削熱積聚導致零件熱變形
殘余應力釋放引發(fā)尺寸漂移，尤以薄壁件為甚
刀具損耗痛點
強度高（抗拉強度≥900MPa）加劇刀具磨損
粘刀傾向引發(fā)積屑瘤，表面粗糙度失控
精密加工瓶頸
結構復雜件形位公差嚴苛（通?！?.01mm）
曲面加工易出現(xiàn)振顫、讓刀現(xiàn)象
二、高精度加工核心設備要求（以南京寶泰技術實踐為例）
--
設備特性 技術參數(shù)要求 解決痛點
超高剛性結構 主軸剛性≥200 N/μm 抵抗鈦合金大切削力變形
高速主軸系統(tǒng) 轉速≥20,000 rpm 抑制積屑瘤形成
熱補償系統(tǒng) 定位精度≤3μm 補償加工熱變形
五軸聯(lián)動精度 重復定位精度≤5μm 復雜曲面精密成型
三、工藝突破四大關鍵技術（南京寶泰成功案例實證）
切削參數(shù)黃金矩陣優(yōu)化
采用“高轉速+小切深+微進給”策略（vc=50-80m/min，fz=0.03-0.08mm/z）
搭配PVD涂層刀具（TiAlN/AlCrN）降低粘刀率40%

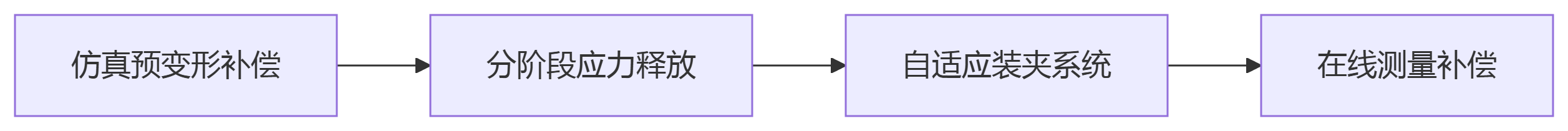

變形控制工藝閉環(huán)
--
冷卻技術革命
高壓內(nèi)冷（壓力≥7MPa）精準降溫
液態(tài)氮冷技術抑制熱影響區(qū)擴散
智能加工策略
擺線銑削降低切削力30%
顫振抑制算法提升表面質(zhì)量
四、精密加工質(zhì)量標桿（典型成果數(shù)據(jù)）
形位公差控制：平面度≤0.005mm，同軸度≤φ0.008mm
表面完整性：Ra≤0.2μm，無微觀裂紋
加工效率提升：相較傳統(tǒng)工藝縮短工時45%
刀具壽命倍增：單刃加工量提升300%
結語：
隨著一批企業(yè)通過設備-工藝-材料三位一體創(chuàng)新，成功突破鈦合金γ相加工壁壘，我國在航空發(fā)動機葉片、骨科植入物等高端領域實現(xiàn)自主可控。未來超低溫加工、激光輔助切削等前沿技術將進一步推動鈦合金精密加工邁向新紀元。
